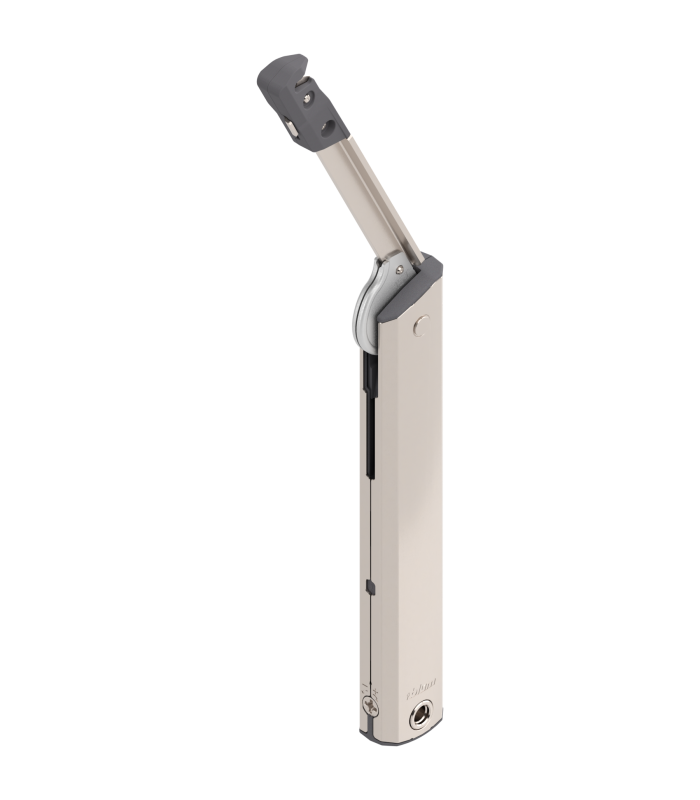

AVENTOS HK-XS do frontów uchylnych siłownik współczynnik mocy 800-1600 siłownik jednostronny do TIP-ON niklow
Siłownik Blum Aventos HK-XS 20K1501T do stosowania w niskich szafkach górnych. Minimalna głębokość wewnętrzna korpusu powinna wynosić 125 mm, a wysokość od 240 do 600 mm. Siłownik przeznaczony jest do stosowania z systemami Tip-On przy frontach bez uchwytów.
Cechy siłownika Aventos HK-XS:
model 20K1501T
do niskich szafek górnych
wysokość korpusu 240-600 mm
głębokość wewnętrzna korpusu min. 125 mm (100 mm)
TIP-ON do frontów uchylnych bez uchwytów z zawiasami Clip Top bez sprężyny
mały nakład siły podczas otwierania
komfort płynnego ruchu dzięki bezstopniowej funkcji stop
współczynnik mocy LF 800-1600 - przy obustronnym zastosowaniu współczynnik podwaja się
kąt otwarcia 105° z możliwością ograniczenia do 86° (dodatkowy ogranicznik)
Akcesoria do skompletowania pełnego zestawu:
mocowanie korpusu 20K5101
mocowanie frontu aluminiowego 20K4101A
mocowanie frontu drewnianego 20K4101
odbojnik Tip-On 956.1004
adapter do Tip-On 956.1201 (opcjonalnie)
2x prowadnik 175H3100
2x zawias Clip Top 100° bez sprężyny 70M2550
ogranicznik kąta otwarcia 86° 70T3553 (opcjonalnie)
Wskazówki - stosować 3 zawiasy od szerokości korpusu KB 900 mm albo od współczynnika mocy LF 1800
- stosować 4 zawiasy przy szerokości korpusu KB 1200 mm albo od współczynnika mocy LF 2700
Alternatywa dla powyższych zawiasów - zawias Clip Top 100°, zawias 107°, zawias do drzwi profilowanych, zawias 95° do ramki aluminiowej (bez sprężyny).
Sposób doboru siłowników
Siłownik 20K1501T LF=800-1600 (1 sztuka)
LF oblicza się wg. wzoru:
LF = KH wysokość korpusu podana w milimetrach x (waga frontu w kg + podwójna waga uchwytu w kg)
Siłowniki montuje się jedno- lub obustronnie.
Przy obustronnym zastosowaniu siłownika współczynnik mocy podwaja się.
Przegląd zalet:
Do małych szafek górnych
Również do korpusów o niewielkiej głębokości wewnętrznej, np. nad wyciągiem kuchennym
Symetryczne okucie; stosowane z jednej lub z obydwu stron
Dobry dostęp do wnętrza szafki
Zawiasy CLIP top BLUMOTION dla delikatnego i cichego zamykania
Łatwy i pewny montaż, prosta regulacja
