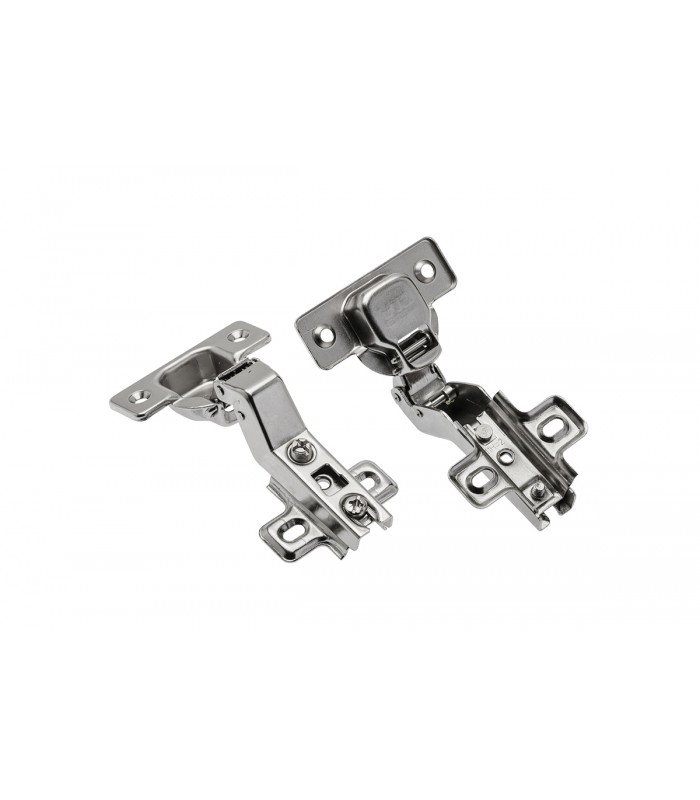

Zawias kątowy 30° /prowadnik H-2 zwykły

W zawiasie zastosowano mechanizm zamknięcia w postaci sprężyny dociągającej i prowadnik typu slide-on. Dzięki dwustopniowemu działaniu zawiasu występuje jałowy ruch w ostatniej fazie otwarcia. Chroni to przed uderzeniem frontu o sąsiadującą ścianę lub mebel. Zawias można regulować w trzech płaszczyznach, co ułatwia montaż. Produkt jest zgodny z normą PN-EN 15570:2010 / EN 15570:2008.

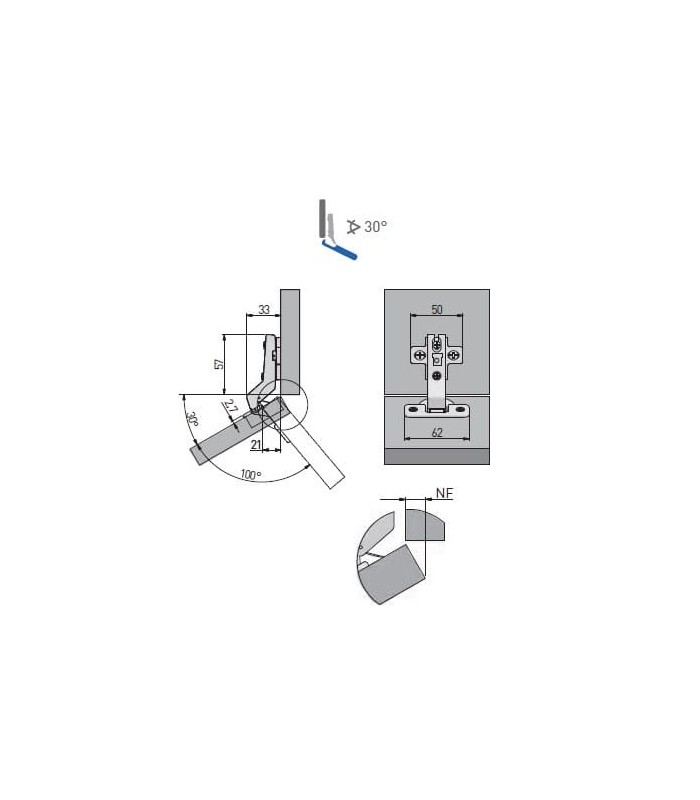

    zawias przeznaczony do montażu frontu względem boku korpusu pod kątem 30°.
    mechanizm zamknięcia: sprężyna dociągająca;
    dwustopniowe działanie zapewnia jałowy ruch w ostatniej fazie otwarcia chroniąc przed uderzeniem frontu np. o sąsiadującą ścianę;
    prowadnik typu slide-on (nasuwany);
    regulacja w trzech płaszczyznach;
    produkt jest zgodny z normą PN-EN 15570:2010 / EN 15570:2008;
    ułatwiony montaż dzięki uniwersalnemu szablonowi wiertarskiemu ZM-SZABLON-ZAW.

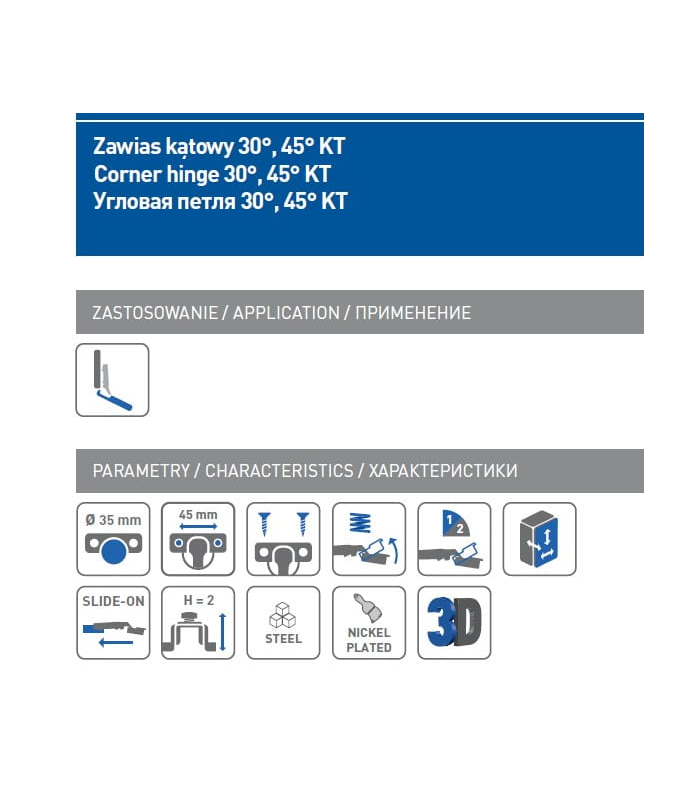

Cechy:

-średnica puszki: 35mm

-średnica otworów puszki: 45mm

-montaż puszki na wkręty do drewna

-pełna regulacja 3D prowadnika i zawiasu (wysokości i głębokości frontu)

-zawias ze sprężyną dociągającą

-system łatwego wypięcia z prowadnika SLIDE-ON

-regulacja pionowa +- 1,5mm

-regulacja pozioma +- 2mm

-regulacja głębokości +- 1,5mm
