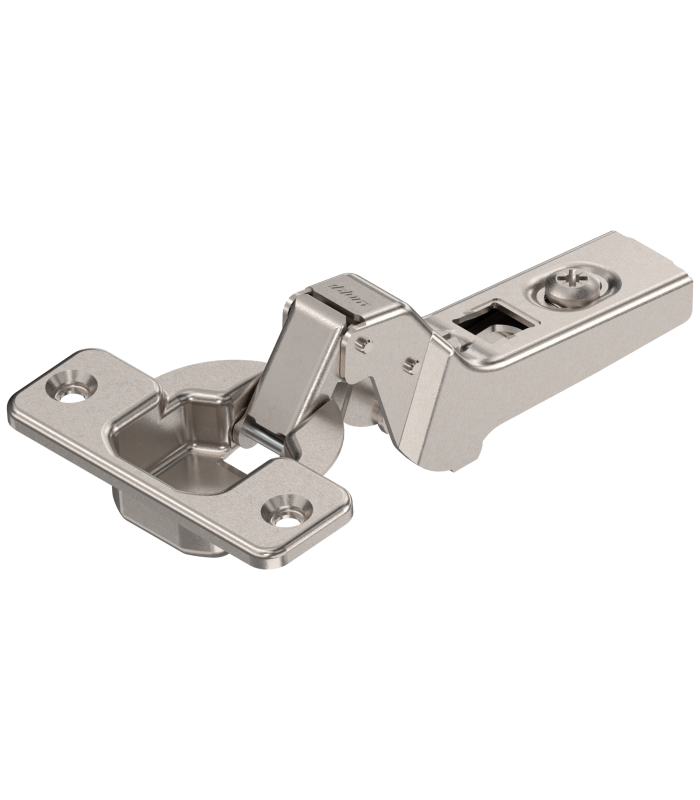

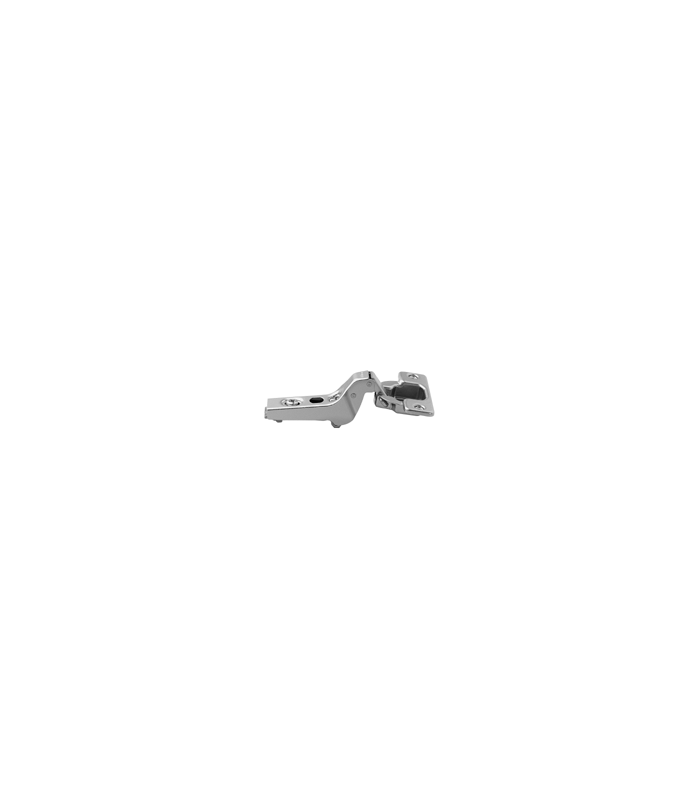

CLIP zawias standard. 100 Drzwi wpuszczane bez sprężyny puszka na wkręty niklowany 70M2750.TL
Dane techniczne:
Rodzaje zastosowań: zawias standard.
Wygięcie: drzwi wpuszczane
Kąt otwarcia: 100
Mechanizm zamykania: bez sprężyny
Warianty zawiasów: z zawiasem bez sprężyny do TIP-ON
Rodzaj zaślepki: 94M3603
Rodzaj zaślepki: 70.1663
Materiał puszki: Stalowa
Powierzchnia puszki: niklowany
Mocowanie puszki: na wkręty
Szerokość kołnierza: 57
Długość kołnierza: 20
Wysokość kołnierza: 3.2

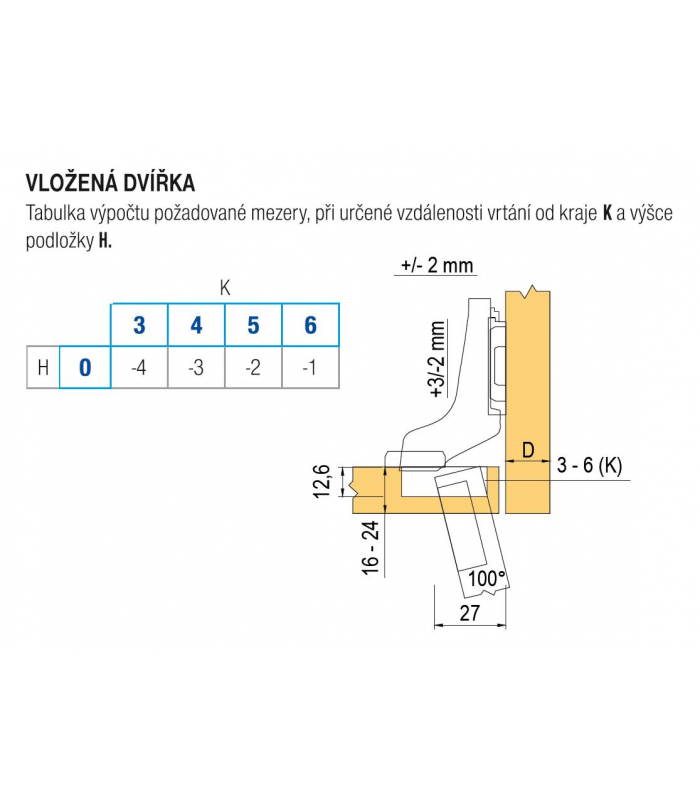

Średnica nawiertu: pod puszkę 35
Odległość między otworami 45
Niewspółśrodkowość nawiertów mocowania pod puszkę: 9.5
Puszka – głębokość wiercenia: 10.5
Min. wymiar wiercenia: 3
Max. wymiar wiercenia: 6
Ramię-rodzaj materiału: Stal
Ramię-rodzaj powlekania: niklowany
Wymiar kolizyjny (wys. ramienia zawiasu): 38
Wymiar stały/ Ustawienie fabryczne: -7
Rodzaj regulacji bocznej: z wkrętem
Regulacja boczna: +/- 2 mm
Rodzaj regulacji głębokości: z wkrętem
Regulacja głębokości: + 3/- 1 mm
Szczelina w drzwiach: 1.2
Producent: Blum
Polecamy dokupić do zestawu:
prowadnik 173L6100
odbojniki 956A1004 lub 956.1004
amortyzator 973A0700
ogranicznik kąta otwarcia 70T3553
- Rodzaj zaślepki
- 94M3603
- Kolor/Powierzchnia
- niklowany
- Nr taryfy celnej
- 83021000
- Regulacja boczna
- +/- 2 mmmm
- Rodzaj regulacji głębokości
- z wkrętem
- Regulacja głębokości
- + 3/- 1 mmmm
- Rodzaj regulacji bocznej
- z wkrętem
- Max. wymiar wiercenia
- 6mm
- Min. wymiar wiercenia
- 3mm
- Wymair stały/ Ustawienie fabryczne
- -7mm
- Wymiar kolizyjny (wys. ramienia zawiasu)
- 38mm
- Warianty zawiasów
- z zawiasem bez sprężyny do TIP-ON
- System prowadników
- CLIP
- Kąt otwarcia
- 100
- Mechanizm zamykania
- bez sprężyny
- Mocowanie puszki
- na wkręty
- Materiał puszki
- Stalowa
- Powierzchnia puszki
- niklowany
- Regulacja puszki
- brak
- Materiał drzwi
- Drewno
- Szczelina w drzwiach
- 1.2mm
- Rodzaje zastosowań
- zawias standard.
- Wygięcie
- Drzwi wpuszczane
